笹田ビル訪問：地中熱ヒートポンプ導入事例（藤井由紀子）

「CO2削減とイノベーション」研究会　　　見学会レポート　2011.9　　　
笹田ビル見学会　　（東京都千代田区一番町）

NPONPO法人地中熱利用促進協会理事長の笹田政克氏のご案内で、都心で初めて地中熱ヒートポンプを本格的に導入したオフィスビル「笹田ビル」（千代田区一番町）を見学させていただきました。見学希望者が多数であったため、メンバーを2班に分け、2回にわたって見学会を実施しました。

ビルの外観

笹田ビルは築20年のビルです。このビルでは、もともとは通常の、空気熱源のヒートポンプを使ったタイプの空調システムを付けていたそうですが、それが古くなったため、2008年11月から地中熱ヒートポンプシステムに切り替えたとのことです。

以来、月別に運転データをとっていますが、それによりますと、年間の電力量としては実に49％の省エネ、CO2の削減量としては3.8ｔを実現した、ということです。

○一番町にある笹田ビル

笹田ビルは5階建ての小規模オフィスビルです。1～3階までのオフィスフロアの床面積は各階約100㎥で、ここに地中熱冷暖房が導入されています。地中熱ヒートポンプシステムに切り替えてわずか2年で、年間で49％の省エネを実現したとのことです。

室内の様子も拝見させていただきましたが、室内機も通常の空調システムと同様の感じになっています。まったく違和感がありません。また、オフィス入口にはLCDパネルが設置され、リアルタイムでシステムの運転状況を確認することができます。

天井に設置された室内機

LCDパネルで地中熱利用の状況をチェック

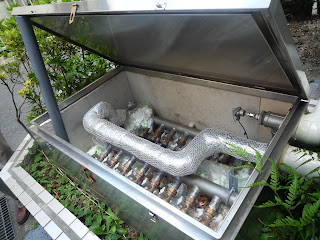

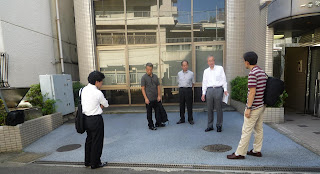

○駐車場に埋設された地中熱交換器
ビル前の駐車場スペースをボーリングし、長さ75ｍの地中熱交換器（Ｕ字管ダブル）を8本、地下に埋めているそうです。

地中熱交換器というのは、水を循環させたチューブのことで、ある一定のスピードの水流をつくりだすことで地中の熱を採取しています。

駐車場は車約2台分で、決して広いとはいえませんが、これだけのスペースがあれば、この規模のビル１棟分の空調をまかなう地中熱を取り出すことができます。
